뮤직맨 스팅레이 잭포트 스위치크래프트로 교체(Replace with Music Man Stingray Switchcraft Stereo Jack)

뮤직맨 스팅레이를 중고로 구입하였는데, 잭 포트가 너무 헐거워서 교체를 해야겠다고 생각했습니다.

교체하려고 백플레이트를 열어보았는데

이런 박스형 잭포트로 되어있었습니다.(사진은 작업 중 사진입니다.)

4팁짜리 박스형 잭포트 생각보다 구하기도 어렵고, 아예 단종되어버렸나 싶을 정도였는데

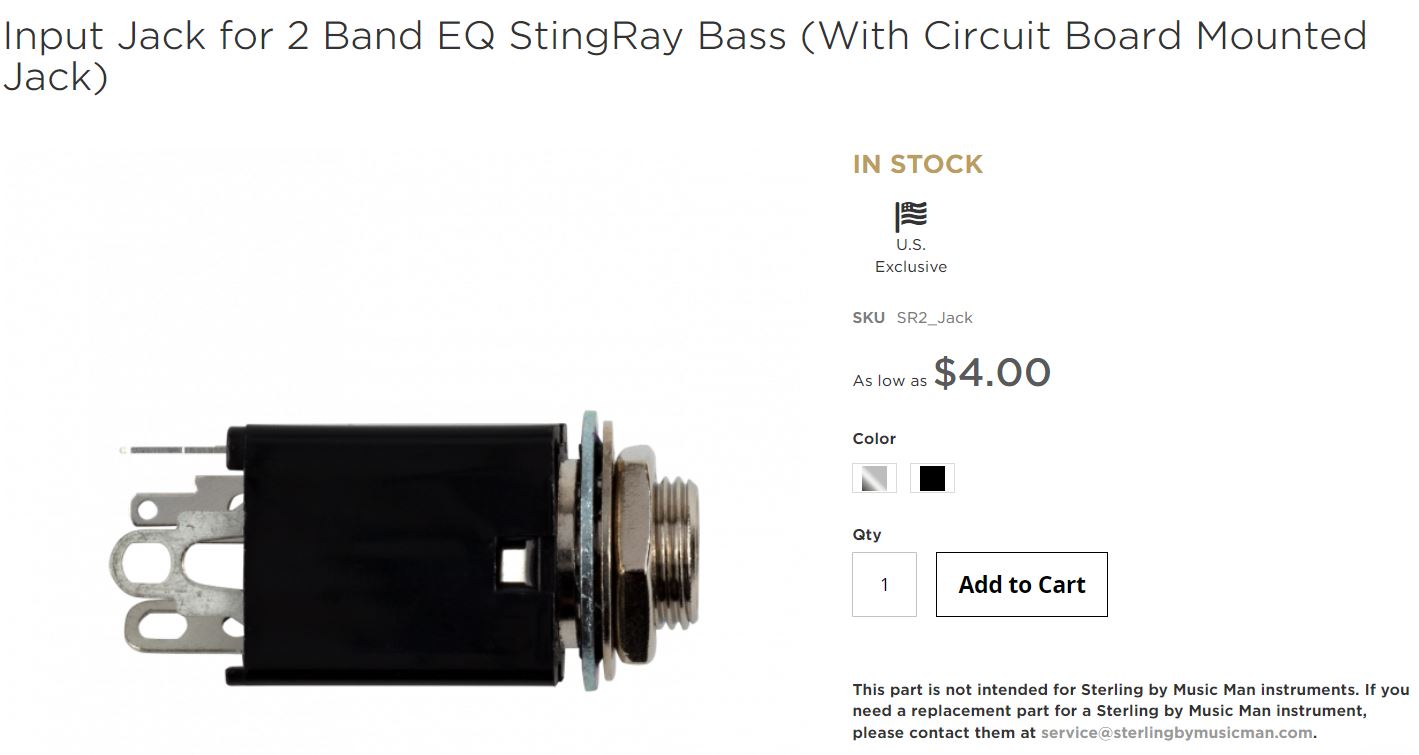

다행히도 뮤직맨 공식 홈페이지에 있었습니다.

하지만 U.S Exclusive...한국으로 직배송이 불가능한 상태입니다.

이걸 구매대행으로 한다고 하면 무슨 잭포트 하나 사는데 5만원 씩이나 들텐데 말이 안됩니다.

다행히 한국에서 파는 곳이 있긴한데 역시나 가격이 좀 높습니다.

이것보다 저렴하면서 더 내구성이 좋은 스위치 크래프트로 교체해버리는 게 낫겠다 싶었습니다.

뮤직맨 스팅레이 3밴드 EQ타입의 4팁 잭포트를 일반 스테레오(TRS) 잭포트로 바꿀 수 있는 배선도입니다.

오른쪽 배선도를 보고 배선 작업을 하시면 됩니다.

사진 출처 : 아마존

잭포트는 스위치크래프트 스테레오 잭 이걸로 교체를 할겁니다. Switchcraft 1/4 stereo Jack(EMG on&off Jack type)

시중에서 6,000 ~ 8,000원 입니다. 상단의 뮤직맨 공식 홈페이지보다 훨씬 저렴합니다. 위에 배선도로 작업을 하면 저렴하게 박스형 잭포트를 구할 수고를 덜 수 있습니다.

배터리 선과 프리앰프에서 나오는 빨강 선은 서로 붙여서 납땜 해주시고 수축튜브를 씌워주시면 됩니다.

4팁짜리 박스형 잭포트 구조를 보면 케이블을 꽂았을 때만 픽업, 배터리 두 팁이 연결이 되는 구조인데

아예 처음부터 선을 연결시켜도 무방한 듯 합니다.

잭포트는

프리앰프 핫선(하양선)을 커넥터 맨 위 팁(머리)이 닿는 부분에 땜질을 해주시고 (도면상 Tip)

배터리 그라운드(배터리에서 나오는 검정 선)을 커넥터의 몸통에 닿는 팁 쪽에 땜질 (Ring)

프리앰프, 바디 등 나머지 그라운드를 가장 위쪽 팁 잭에 에 납땜해주시면 됩니다. (Sleeve)

좀 더 보기 쉽게 사진에 텍스트도 넣어봤습니다.

배선의 색깔로 설명드리면 이렇게 되지 않을까 싶습니다.

[ 프리앰프 핫선 (하양선) 1개 - 바디, 브릿지, 프리앰프 그라운드(검정색 선) 총3개 - 배터리그라운드(검정색 선) 1개 ]

이렇게 하면 뮤직맨 스팅레이 베이스에 스위치크래프트 Switch Craft TRS Jack으로 바꿀 수 있습니다.

배선 색깔은 일반적으로는 거의 비슷한데 만약 잭포트쪽 수리를 했던 이력이 있는 베이스라면

조금은 다를 수도 있습니다. 선이 어디서 출발하는지 잘 찾아보시면서 하시면 됩니다.

혹시나 글을 보시고 궁금하신 점이 있으시면 댓글이나 연락 주셔도 됩니다.

좋은 음악생활 하시길 바랍니다.
